Equator™ 500比对仪

全新雷尼绍Equator™ 500比对仪 — 实现大型工件的智能化制程控制,兼具成熟可靠的Equator 300比对仪优点

全新Equator 500比对仪尺寸更大,其工作空间的直径可达500 mm,高度可达400 mm,因此可测量更大的工件。

在5 ºC至50 ºC温度范围内,Equator 300和500比对仪在任何温度变化率下均可进行精确测量,且扫描速度超过200 mm/s。

每款比对仪均兼容简单易用的Organiser操作员软件、可实现制程自动化的EZ-IO软件,以及用于在数控机床上更新刀补的IPC(智能化制程控制)软件。

更大的测量空间

Equator 500比对仪在与SM25-2扫描模块配合使用时,在X/Y平面的测量空间直径为500 mm,在Z轴的测量空间高度为250 mm。与SM25-3扫描模块配合使用时,Equator 500比对仪在Z轴的测量空间高度可延长至400 mm,这样便可使用最长达200 mm的测针,从而触测更多特征。Equator 500比对仪的底座可支撑总重量不超过100 kg的工件和夹具,

测量包括如汽车和卡车变速器及发动机外壳、连杆及差速齿轮箱等传动部件、悬架铸件、冲压部件、阀门和泵体等工件。

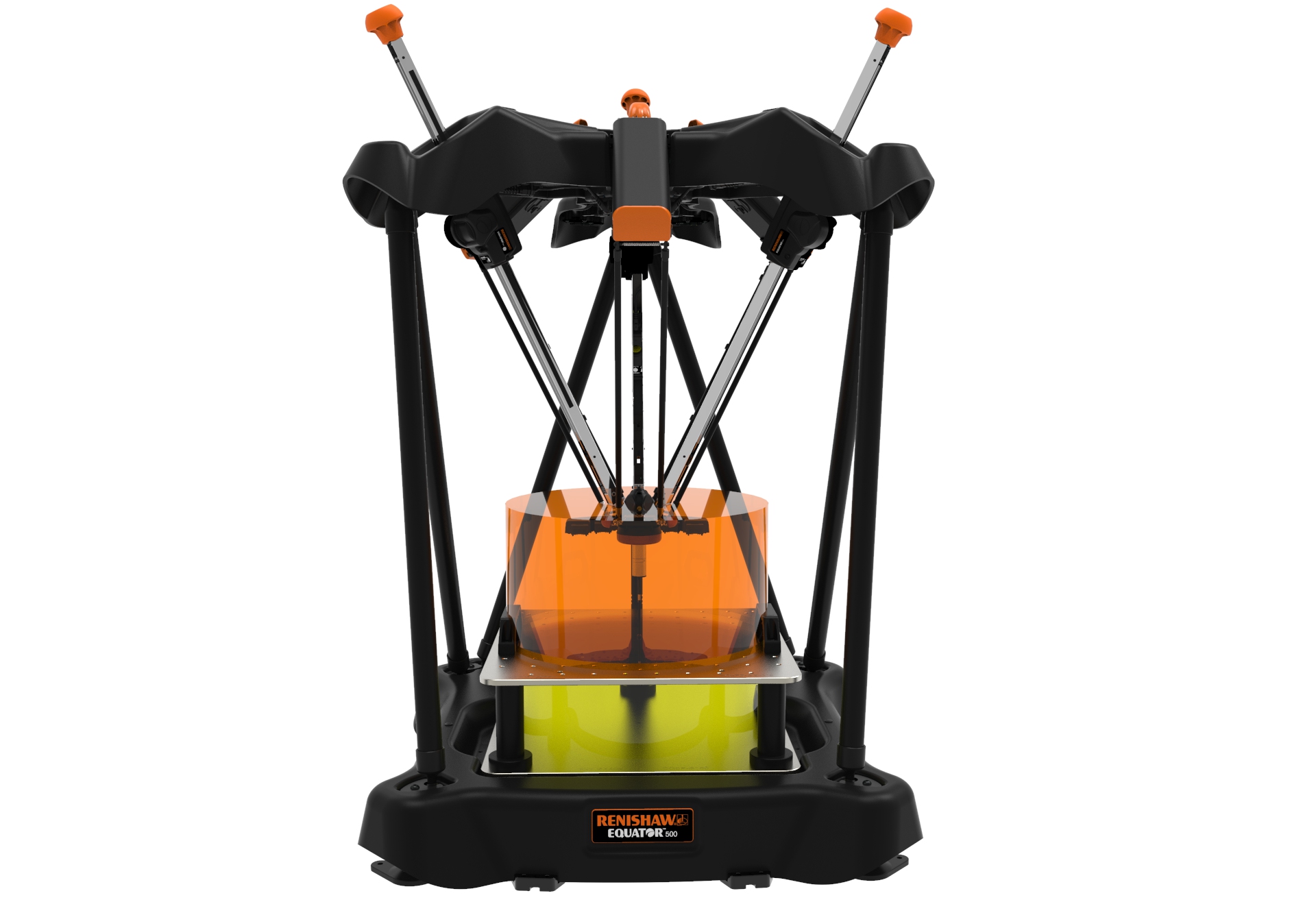

Equator 500比对仪工作空间图片

Equator比对仪在温度快速变化的情况下亦可保持测量精度(工作温度范围现可达45 ºC)

气候条件可导致车间温度发生周期性变化,如一天中不同时段的变化以及季节性变化。例如,早晨的车间温度较低,随后由于室外气温升高和机器工作产生热量,车间内的温度也会升高。Equator比对仪已被证明可通过重新校准来解决这一问题,这意味着可在生产首个工件后立即开始进行精确测量,而不会受到环境温度变化的影响。

全新Equator 500比对仪 — Equator 300(左)与Equator 500(右)外观尺寸对比


直接从Equator 300和500比对仪自动更新刀补

Equator系列比对仪与全新IPC软件兼容,该软件可持续监控和自动调整加工操作,确保工件尺寸接近标称值且在制程控制范围内。这一对制程偏移的校正能力可提高工件质量和制造效率,同时降低废品率。Equator比对仪配置在数控机床附近,允许在生产期间进行制程调整,避免时间延迟或过多依赖成品(完工)检测。一台Equator比对仪可连接一个或多个数控机床控制器。

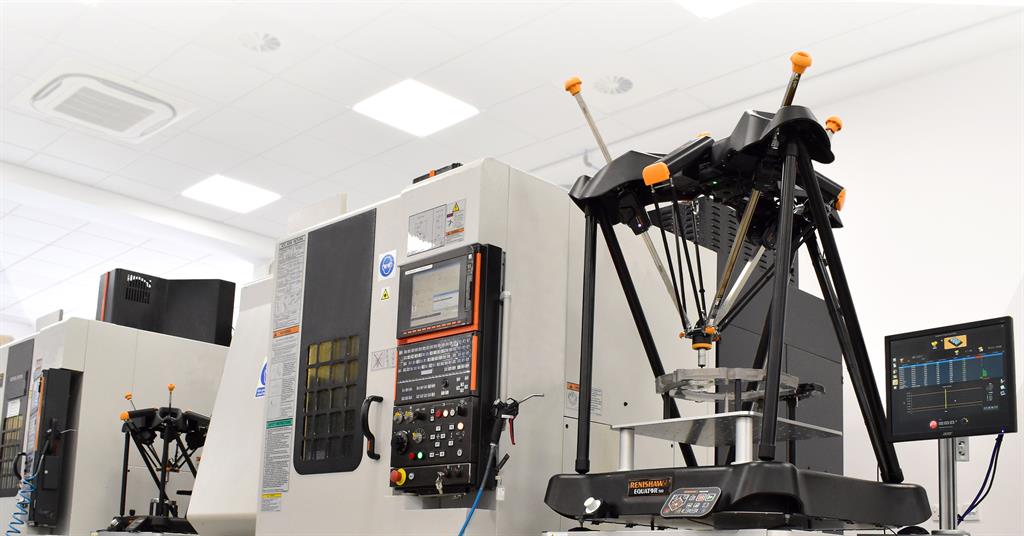

全新Equator 500比对仪 — 使用IPC软件更新刀补(功能同Equator 300)
